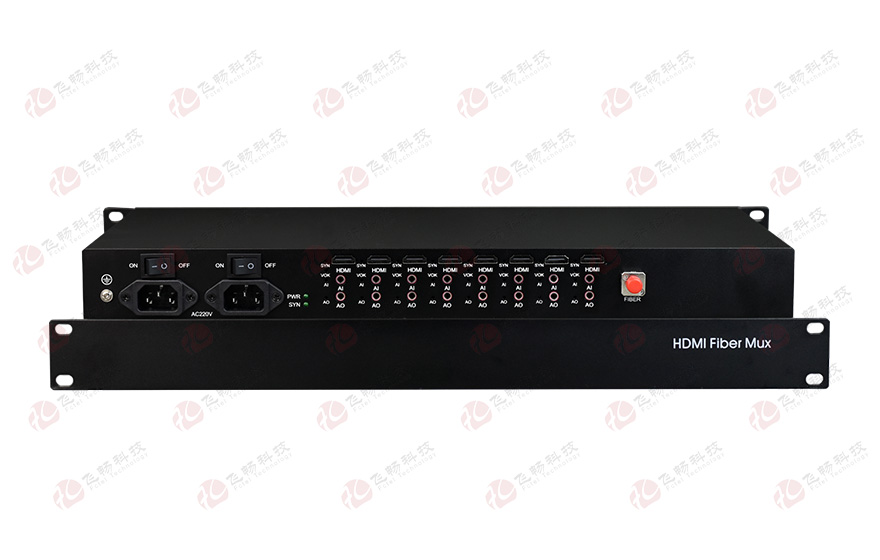

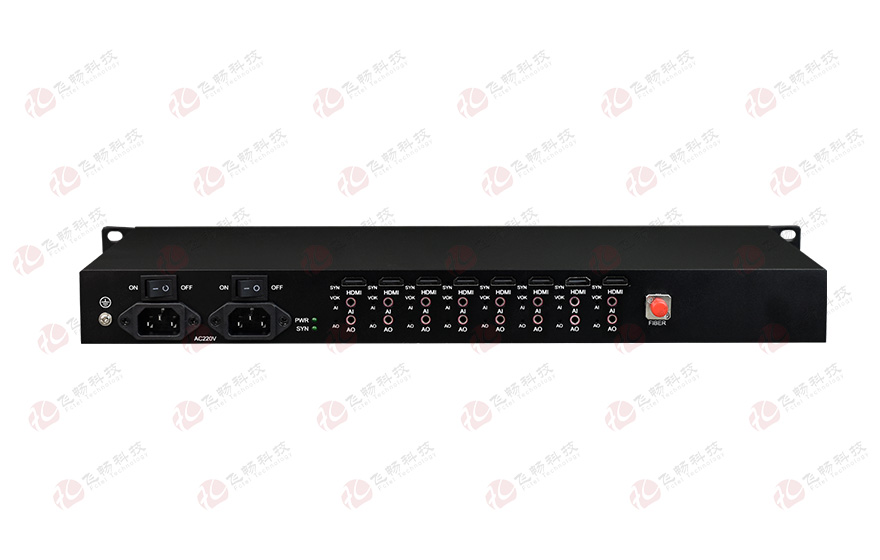

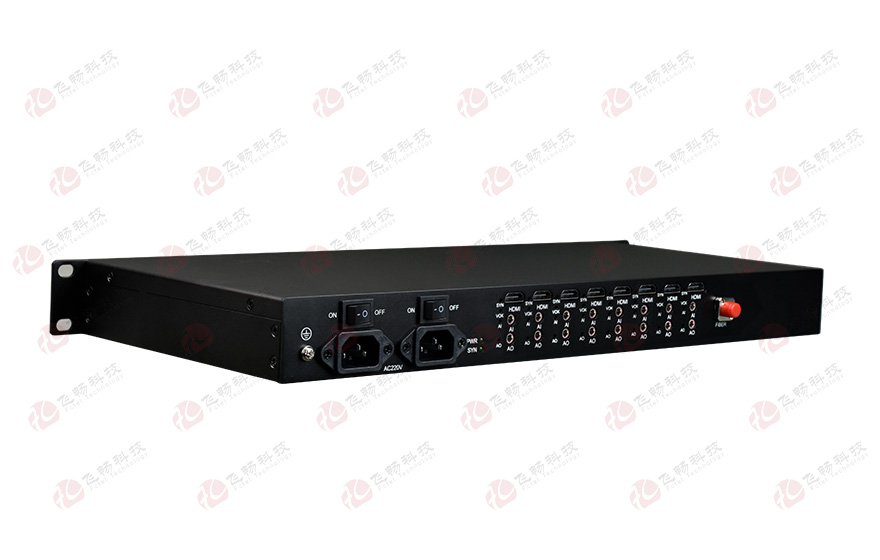

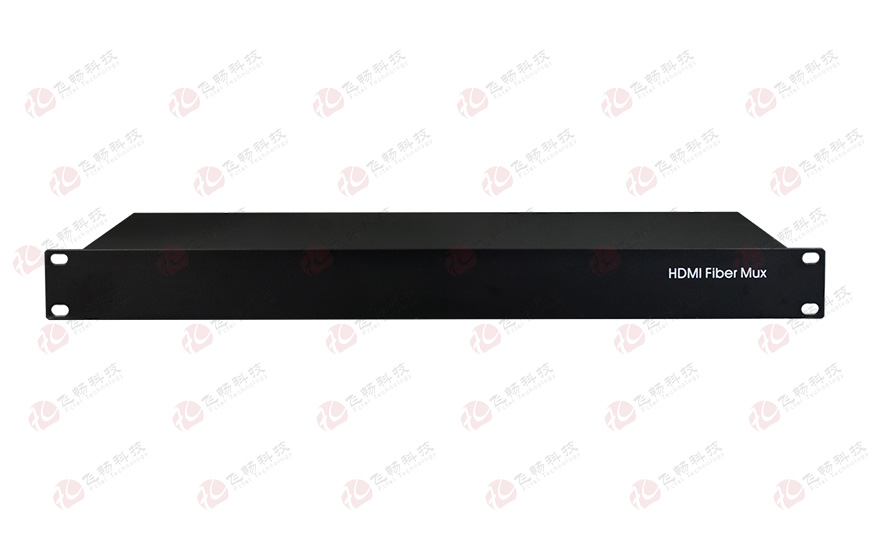

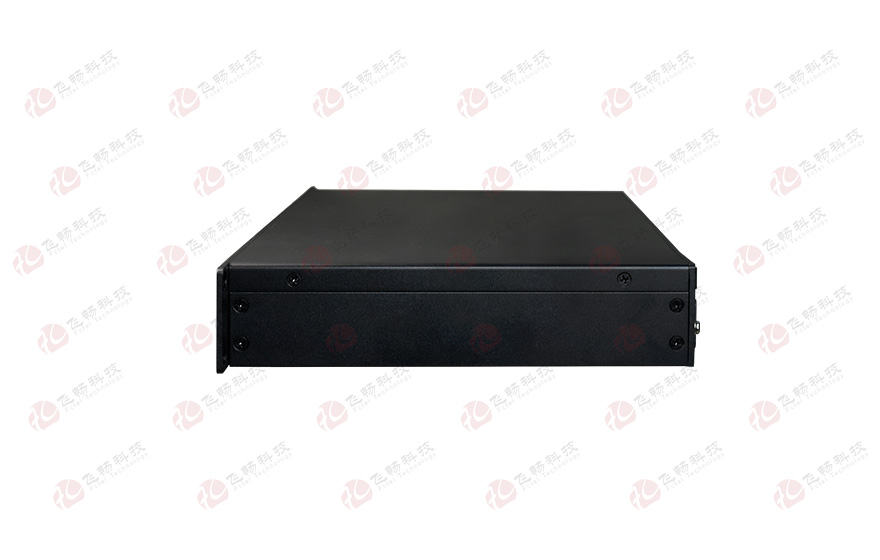

8路4K HDMI 1.4 光端機

型號：FCVH-H8b次留言分享

描述：8路4K高清HDMI 1.4光端機支持8路4K分辨率HDMI信號高速視頻帶寬。它實際上是用于與液晶屏通訊、攝像機云臺，也可作為觸模屏的遠距離傳輸。低能耗，長距離，即插即用，兼容強，能實現更精確顯

產品描述

功能特點

產品描述

8路4K 高清HDMI 1.4光端機支持8路4K分辨率HDMI信號高速視頻帶寬。它實際上是一個利用單根光纖來延長HDMI信號，音箱，麥克風。支持EDID實時回傳，用于與液晶屏通訊、攝像機云臺，也可作為觸模屏的遠距離傳輸。低能耗，長距離，即插即用，兼容強，能實現更精確顯示

功能特點

◆全鋁全金陽極氧化19英寸1U機架式；

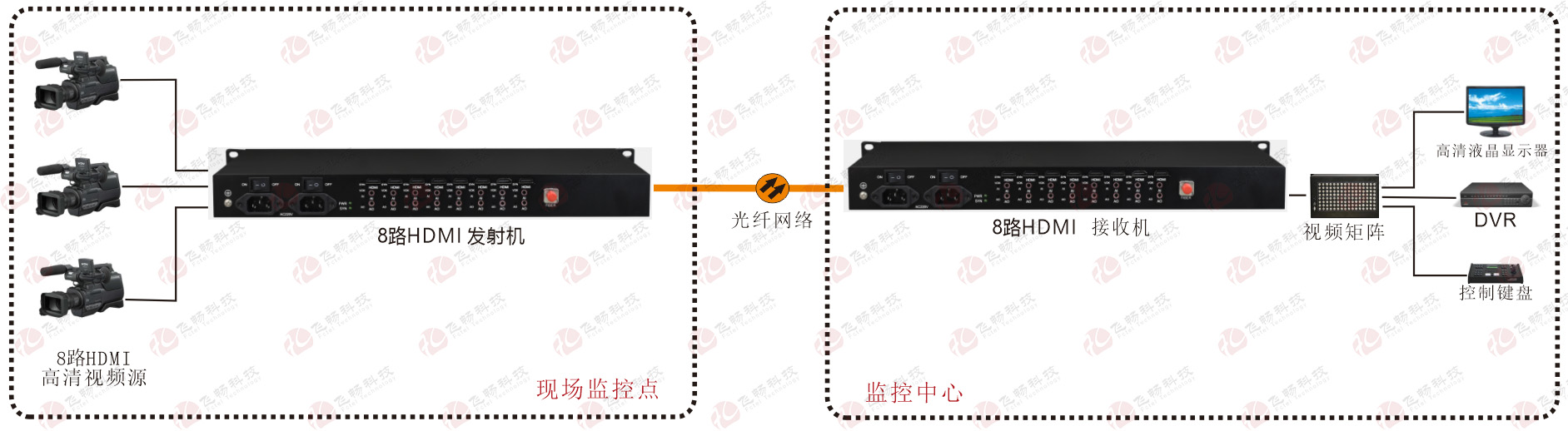

◆該設備配對使用，本端視頻信號輸入，對端視頻信號輸出；

◆每路HDMI視頻10G光纖傳輸速率，真正無壓縮無延時的透明傳輸；

◆支持HDMI 1.4，HDCP v1.4高清及3D視頻信號傳送最高分辨率：4096×2160@30HZ；

◆可反傳EDID，支持HDCP內容保護；

◆自動識別和配置各種顯示模式；

◆每路視頻可以帶一路獨立模擬音頻；

◆HDMI接口內置ESD保護電路，能有效防止靜電損；

◆AC220供電，也可DC-48V/+24V供電；

訂購信息

技術參數

◆光纖部份

光口：1

光纖：?jiǎn)卫w

光纖接口：FC

波長：1310nm-1610nm單模

無中繼傳輸距離：0~80Km

典型發射功率: 單模100uw — 0.93mw

◆HDMI視頻

名稱		描述
視頻	接口	HDMI 母頭
	標準	HDMI 1.4 HDCP1.4
	像素帶寬	340MHz
	分辨率	800x600P60
		1024x768P60
		1280x800P60
		1280x1024P60
		1360x768P60
		1366x768P60
		1400x1050P60
		1440x900P60
		1600x900P60
		1600x1200P60
		1680x1050P60
		1280x720P50
		1280x720P60
		1920x1080P24
		1920x1080P25
		1920x1080P30
		1920x1080P50
		1920x1080P60
		1920x1080I60
		1920x1080I50
		1920x1200P60
		3840x2160P30

◆音頻接口

信號電平： 0.5～4Vp-p

輸入/輸出阻抗： 600Ω（非平衡或平衡）

采樣頻率 128K

帶寬： 20Hz～20KHz

總諧波失真：＜1%

信噪比(SNR)：＞85dB

物理接口： 3.5mm

◆環境指標

工作溫度：-10℃—+60℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

◆產品規格

產品型號	FCVH-H8b
產品功能描述	在光纖上同時傳送8路4K HDMI 1.4信號
業務端口描述	1個光纖接口；8路HDMI信號
電源	AC220V / DC-48V / DC+24V（電源可選）
產品尺寸	(長×寬×高) 48520045mm 1U 機架式
重量	1.25Kg/臺
